Mindkét indítókábelt a helyes sorrendben kell csatlakoztatni!
- 334. ábraMotortér: az indítókábel csatlakozásai és a töltőkészülék

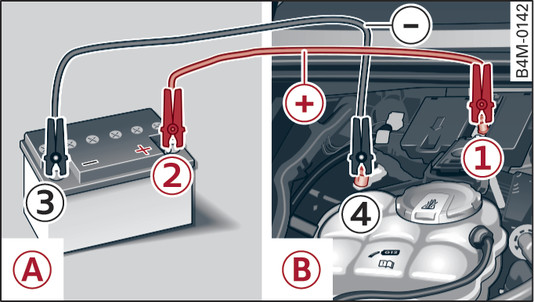

- 335. ábraIndítási segítség egy másik jármű akkumulátorával: A – áramot adó akkumulátor, B – lemerült akkumulátor
Az indítási rásegítéshez a csatlakozások a motortérben találhatók.
A plusz pólusok összekötése a plusz vezetékkel (piros)
Hajtsa fel a piros fedelet a plusz póluson . ábra334►.
Rögzítse a plusz vezeték egyik végét (piros) a beindítandó jármű -B- külső indítási rásegítés csapján . ábra335► -1- (csap a piros fedél alatt = „plusz“).
Rögzítse a plusz kábel (piros) másik végét -2- az áramot adó akkumulátorhoz -A-.
A mínusz pólusok összekötése a mínusz vezetékkel (fekete)
Rögzítse a mínusz kábel (fekete) egyik végét -3- az áramot adó akkumulátorhoz -A-.
Rögzítse a mínusz kábel (fekete) másik végét az indítási rásegítés csapján -4- (hatlapú csap = „mínusz“) az indítandó járművön -B-.
A motor beindítása
Indítsa be a feltöltött akkumulátorú jármű motorját -A- és hagyja alapjáraton járni.
Most indítsa be a lemerült akkumulátorú jármű motorját -B-.
Ha a motor nem indul be: szakítsa meg az indítózást 10 másodperc elteltével és azután 30 másodperc elteltével ismételje meg azt.
Járó motoroknál vegye le a vezetékeket pontosan az előzőekben leírtakhoz képest fordított sorrendben.
Hajtsa fel a piros fedelet a plusz póluson.
FIGYELEM
- A kábelvégek nem szigetelt részei semmi esetre sem érintkezhetnek egymással. Ezenkívül a plusz pólushoz csatlakoztatott kábelt nem szabad a jármű fémes részeihez érinteni – rövidzárlat veszély!
- Ne hajoljon az akkumulátorok fölé - marási veszély!
- Az akkumulátorcellák zárócsavarjait szorosan csavarja be.
- Tartsa távol az akkumulátort tűzforrásoktól (nyílt láng, égő cigaretta stb.) - robbanásveszély!
- Ha Ön egy másik járműnek ad indítási rásegítést, akkor az indítókábeleket úgy helyezze el, hogy azok ne érintkezhessenek a másik jármű motorterében a forgó részekkel.
VIGYÁZAT
Ügyeljen arra, hogy az indítókábel következőkben leírt csatlakoztatása megfelelő legyen, hogy a járműve beindítható legyen. Amennyiben egy másik járműnek ad indítási rásegítést, a mínusz vezetéket (–) ne a lemerült akkumulátor mínusz pólusához, hanem egy a motorblokkal szorosan összecsavarozott fémrészhez vagy magához a motorblokkhoz csatlakoztassa. Az áramot kapó járműnél ha a szellőztetés nem kifelé történik, akkor a keletkező durranógáz miatt robbanási veszély áll fenn!
Megjegyzés
- A járművének az akkumulátora kifelé szellőzik, az akkumulátorból kiáramló gázokat ezért el kell vezetni a járműből.
- Ügyeljen arra, hogy a plusz pólusfogók csatlakoztatásánál megfelelő fémes érintkezés legyen.
