Egy átégett biztosíték az átégett fémcsíkról ismerhető fel.

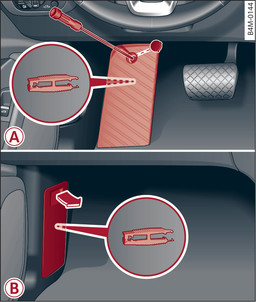

- 340. ábra-A- A vezető lábtere (balkormányos): lábtámasz, -B- Az első utas lábtere (jobbkormányos): fedél

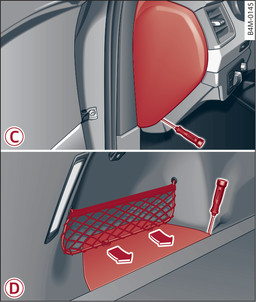

- 341. ábra-C- Vezetőoldali vezetőtér (balkormányos/jobbkormányos): fedél, -D- A csomagtér bal oldala: fedél
A biztosítékok a lábtérben a lábtámasz alatt (balkormányos) -A- . ábra340►, illetve egy fedél mögött találhatók (jobbkormányos) -B-. További biztosítékok találhatók a vezetőtér homlokoldalán (vezetőoldal) -C- . ábra341► és a csomagtérben a bal oldali fedél alatt -D-.
Kapcsolja ki a gyújtást és az összes fogyasztót.
A következő táblázatokban találja meg, hogy melyik biztosíték tartozik a fogyasztóhoz.
Vegye ki a szerszámkészletből a csavarhúzót és az átdugható Torx-betétet Link►.
Távolítsa el a lábtámaszt, illetve a megfelelő fedelet.
Húzza ki adott esetben a színes műanyag kengyelt a biztosítéktartóból . ábra►. A műanyag kengyel azután megtisztítható.
Vegye ki a csipeszt a lábtámasz hátoldalából -A-, illetve a fedélből -B-.
Húzza ki a biztosítékot a csipesszel.
Csak egy azonos erősségű biztosítékkal cserélje ki az átégett biztosítékot.
Helyezze vissza a lábtámaszt, illetve a fedelet.
A biztosítékok színjelölése
Szín | Áramerősség amperben |
fekete | 1 |
lila | 3 |
világosbarna | 5 |
barna | 7,5 |
piros | 10 |
kék | 15 |
sárga | 20 |
fehér vagy átlátszó | 25 |
zöld | 30 |
narancssárga | 40 |
FIGYELEM
Ne javítsa a biztosítékokat és soha ne cserélje ki az átégett biztosítékot egy nagyobb amperszámú biztosítékkal. Károk keletkezhetnek az elektromos rendszerben - tűzveszély!
VIGYÁZAT
Ha az újonnan behelyezett biztosíték rövid idő elteltével ismét átég, akkor az elektromos berendezést amilyen gyorsan csak lehetséges, ellenőriztesse egy szakszervizben.
Megjegyzés
- Az üres biztosítékhelyek nincsenek benne a következő táblázatokban.
- A következő táblázatokban látható felszereltségek némelyike csak meghatározott modellkivitelhez tartozik vagy többletfelszereltségként rendelhető.
