Gäller för bilar med dragkrok
Ut- och insvängningen av släpvagnskopplingen måste ske med stor noggrannhet.

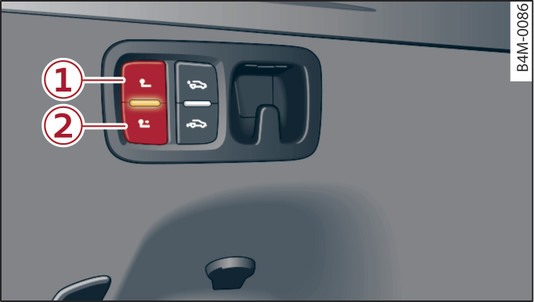

- Bild 121 Detalj av bagageutrymmet: Knapp

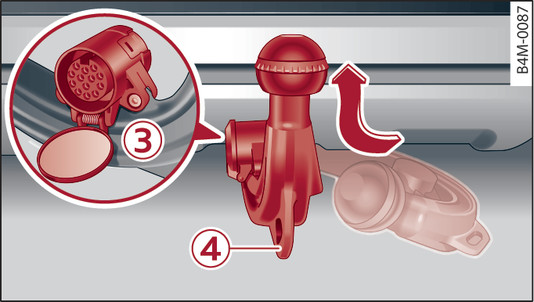

- Bild 122 Bakre stötfångaren: eluttag för släpvagn, ögla för säkerhetslina
Svänga ut släpvagnskopplingen
Sätt an parkeringsbromsen.
Öppna bakluckan.
Kontrollera därefter om lysdioden i knappen lyser permanent. Nu är dragkroken färdig att användas.
Anslut släpvagnens kabel till eluttaget bild 122► -3-.
När ett släp kopplas till bilen skall säkerhetslinan hakas fast i öglan -4-.
När tändningen slås på får kontrollampan
samt texten Kontrollera släpvagnskopplingen! inte visas på kombiinstrumentets display.
samt texten Kontrollera släpvagnskopplingen! inte visas på kombiinstrumentets display.Svänga in släpvagnskopplingen
Koppla loss släpet från dragkroken och lossa släpvagnens elkontakt ►.
Ta bort en eventuell adapter från släpvagnsuttaget.
Tryck kort på knappen -2-. Släpvagnskopplingen svängs till "viloläge".
Kontrollera därefter om lysdioden i knappen lyser permanent. Dragkroken är i viloläge.
När tändningen slås på får kontrollampan samt texten Kontrollera släpvagnskopplingen! inte visas på kombiinstrumentets display.
samt texten Kontrollera släpvagnskopplingen! inte visas på kombiinstrumentets display.Vid rullande bil eller stängd baklucka är knappen ur funktion.
Det finns ett överbelastningsskydd som utlöses om dragkroken går trögt av någon anledning. Detta indikeras genom den blinkande lysdioden i knappen.
Åtgärda felet. Tryck kort på knappen tills dragkroken har uppnått sitt drift- eller viloläge.
Förklaring av lysdioden i knappen
- Om lysdioden blinkar har släpvagnskopplingen ännu inte intagit sitt drifts- resp. viloläge.
- Om lysdioden lyser har släpvagnskopplingen intagit sitt drifts- resp. viloläge.
- Förvissa dig om att varken människor, djur eller föremål befinner sig i släpvangskopplingens utsvängningsområde.
- Om släpvagnskopplingen inte har låst fast ordentligt får den under inga som helst omständigheter användas – olycks- och skaderisk!
- Tryck aldrig på knappen om en släpvagn är påkopplad eller om någon form av påbyggnadsdel (t.ex. cykelhållare) är monterad på dragkroken - olycksrisk!
- För aldrig in några hjälpmedel eller verktyg när släpvangskopplingen är i rörelse. Skador kan uppstå. Dragkrokens säkerhet kan inte längre garanteras.
- Kör aldrig med släp när lysdioden blinkar. Eftersom släpvagnskopplingen i det fallet inte har gått i läge ordentligt och därmed inte har nått sitt ändläge föreligger olycksrisk!
- Använd släpvagnskopplingen endast då släpvagnskopplingen har vridits ut helt och gått i läge ordentligt.
- Låt en auktoriserad verkstad undersöka dragkroken om den har elektriska eller mekaniska fel.
VIKTIGT
- Rikta aldrig en högtryckstvätt direkt mot släpvangskopplingens packning eller mot eluttaget. Packningen kan skadas. Fukt kan då tränga in och orsaka rostskador samt skador i elsystemet.
- Om du trycker på knappen när en släpvagn är påkopplad eller om en påbyggnadsdel (t.ex. cykelhållare eller andra påbyggnadsdelar) är monterad på dragkroken kan den elektriska ut-/insvängningsmekanismen, komponenter på bilen och påbyggnadsdelar skadas.
Observera
- Öglan -4- på släpvagnskopplingen är endast till för att fästa släpvagnens säkerhetslina i.
- Vid mycket låga yttertemperaturer kan funktionsstörningar uppstå vid ut- och insvängningen av släpvagnskopplingen. Håll knappen intryckt tills dragkroken har intagit sitt drift- eller viloläge. Ofta räcker det med att ställa bilen i ett varmare utrymme (t.ex ett garage).
- När du kör utan släpvagn skall släpvagnskopplingen svängas in.
