Panoramica del vano motore dell' Audi A1

Audi A1 Consigli tecnici Verifiche, livelli e rabbocchi Vano motore

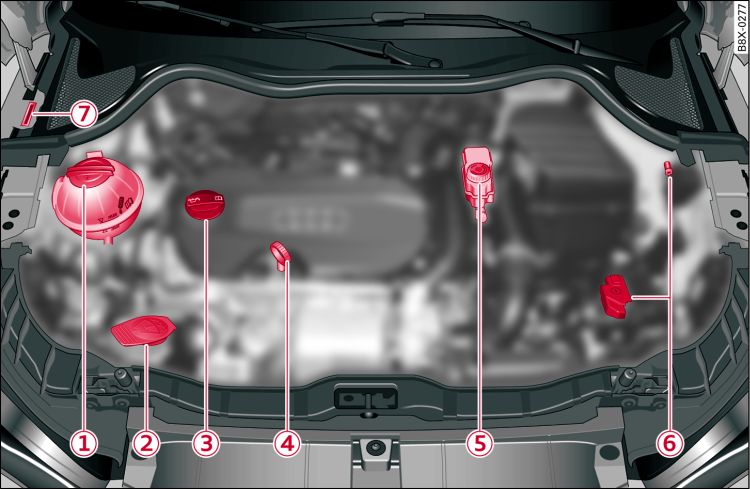

: Fig. 1 Disposizione tipica dei serbatoi, dell'astina di controllo dell'olio motore e del bocchettone di rifornimento dell'olio motore

I principali punti di controllo

-1-	Serbatoio del liquido di raffreddamento ()
-2-	Serbatoio dell'impianto lavacristalli ()
-3-	Bocchettone di rifornimento dell'olio motore ()
-4-	Astina per la misurazione del livello olio motore (arancione)
-5-	Serbatoio del liquido freni ()
-6-	Batteria (+) o punto per l'avviamento di emergenza (+) (entrambi sotto una copertura) e punto di massa (-)
-7-	Numero di identificazione della vettura

Il bocchettone di rifornimento e l'astina di controllo del livello dell'olio motore Fig. 1 (-3- e -4-) potrebbero trovarsi, a seconda del tipo di motore, in posizione diversa rispetto a quanto indicato nella figura.
