Gilt für Fahrzeuge: mit Komfortklimaautomatik 3-Zonen

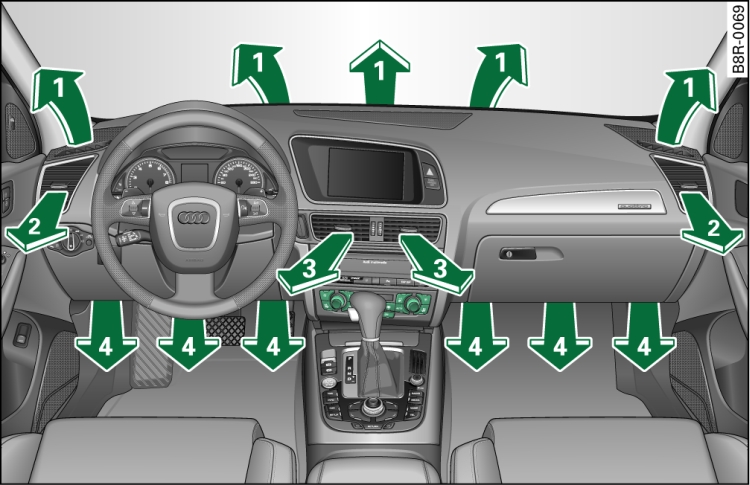

- Abb.1 Instrumententafel: Anordnung der Luftaustrittsdüsen
Aus welchen Düsen die Luft strömen soll, wird über die Luftverteilung bestimmt.
Düsen -2- und -3-
Zum Öffnen und Schließen drehen Sie am jeweils seitlich angeordneten Rändelrad.
Zum Einstellen der Richtung des austretenden Luftstroms bewegen Sie den Griff in der Mitte des jeweiligen Gitters in die gewünschte Richtung. Die Ausströmrichtung der Düsen kann horizontal und vertikal verstellt werden.
Die Luftaustrittsdüsen werden in Abhängigkeit von der gewählten Betriebsart entweder automatisch oder manuell angesteuert. Aus den Düsen -1- bis -4- strömt erwärmte oder nicht erwärmte Frischluft bzw. Kühlluft.
Hinweis
Arbeitet die Klimaanlage im Kühlbetrieb, strömt die Luft überwiegend aus den Düsen -2- und -3-. Damit eine ausreichende Kühlung erreicht wird, sollten Sie diese Düsen niemals ganz schließen.
