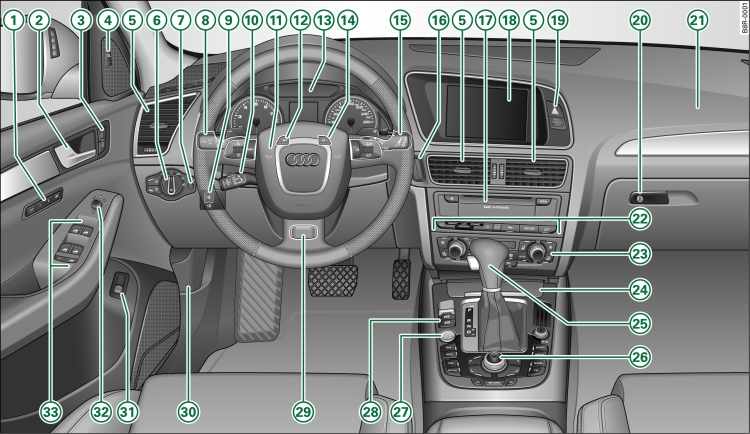

- Fig. 1 Algunos de los equipamientos relacionados pertenecen sólo a determinadas versiones del modelo o son equipamientos opcionales.
| -1- | Teclas de memoria |
| -2- | Manilla de la puerta |
| -3- | Interruptor para cierre centralizado |
| -4- | Tecla para Audi side assist |
| -5- | Difusores de aire con ruedecilla moleteada |
| -6- | Interruptor de las luces |
| -7- | Iluminación de los instrumentos |
| -8- |
Palanca de mando para:
|
| -9- | Regulación del alcance de las luces |
| -10- |
Según equipamiento:
|
| -11- |
Volante con:
|
| -12- | Tecla SET |
| -13- | Cuadro de instrumentos |
| -14- | Tecla de puesta a cero para el cuentakilómetros parcializador |
| -15- |
Palanca de mando para:
|
| -16- | Cerradura de encendido |
| -17- | Equipo de sonido o bien Audi multimedia |
| -18- | Display de la radio1) o pantalla del MMI |
| -19- |
Mandos/testigos para:
|
| -20- | Guantera |
| -21- | Airbag del acompañante |
| -22- |
Según equipamiento:
|
| -23- |
Climatizador, según equipamiento:
|
| -24- | Cenicero con encendedor ,
|
| -25- |
En función del equipamiento, palanca selectora o palanca de cambios para:
|
| -26- |
Según equipamiento:
|
| -27- | Tecla Start/Stop |
| -28- |
Tecla para:
|
| -29- | Columna de dirección regulable (cubierta por el volante) |
| -30- | Desbloqueo del capó |
| -31- | Conmutador para desbloquear el portón trasero |
| -32- | Regulación eléctrica de los retrovisores exteriores |
| -33- | Elevalunas eléctricos |
Nota
- El manejo del equipo de sonido y del Multi Media Interface (MMI) se describe en un Manual de Instrucciones por separado.
- En vehículos dotados de volante a la derecha*, la disposición de los elementos de mando difiere parcialmente de la que se muestra en la figura Fig. 1. Los símbolos de los mandos son, sin embargo, los mismos.
1) En función del equipamiento del vehículo, la pantalla será en color o bicolor. Puesto que ambas opciones son prácticamente idénticas, en este manual utilizamos la representación en color.
