Audi Q5 Información sobre el funcionamiento Comprobar y reponer líquidos Cuadro general del compartimento del motor

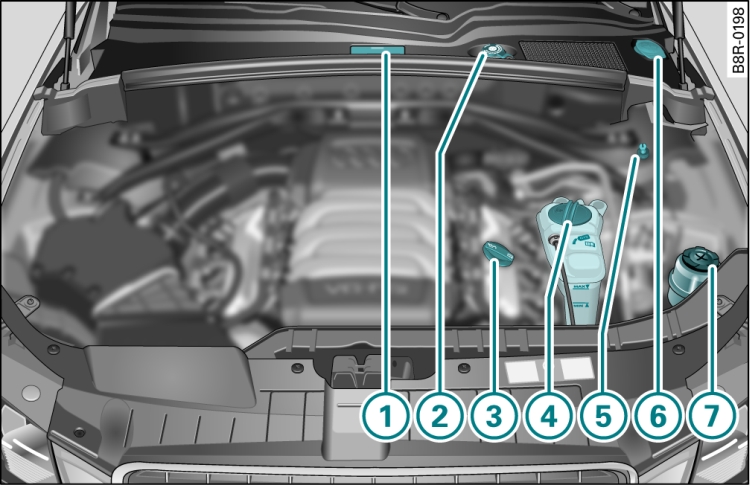

- Fig. 1 Disposición típica de los depósitos y de la boca de llenado de aceite del motor
Puntos de control más importantes.
| -1- | Punto (+) para ayuda externa de arranque (bajo una cubierta) ,
|
| -2- | Depósito del líquido de frenos ( )
|
| -3- | Boca de llenado del aceite del motor ( )
|
| -4- | Depósito de expansión del líquido refrigerante ( )
|
| -5- | Punto (-) para ayuda externa de arranque (con cabezal hexagonal) ,
|
| -6- | Depósito del lavacristales ( )
|
| -7- | Depósito de la dirección asistida |
La localización de la boca de llenado de aceite del motor Fig. 1 (posición -3-) puede variar en función de la versión del motor.
