Относится к автомобилям: с климат-контролем

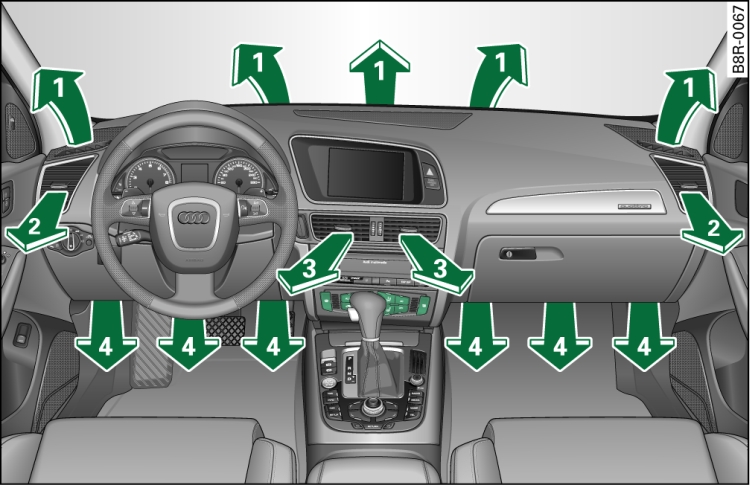

- Илл.1 Щиток приборов управления: расположение воздуховыпускных отверстий
Режим распределения воздуха дает возможность открывать или перекрывать приточные каналы.
Приточные каналы -2- и -3-
Приточные каналы открываются и закрываются вращением расположенных сбоку рифленых регуляторов.
Направление воздушного потока через решетки регулируется смещением в нужном направлении ручки, расположенной в центре соответствующей решетки. Направление поступающего через приточные каналы воздуха можно регулировать в вертикальной и в горизонтальной плоскостях.
Управление воздуховыпускными устройствами происходит в зависимости от выбранного режима автоматически или вручную. Через любое воздуховыпускное отверстие может поступать нагретый, не нагретый или охлажденный свежий воздух.
Примечание
При работе кондиционера в режиме охлаждения воздух поступает, главным образом, по приточным каналам -2- и -3-. С целью эффективного охлаждения салона никогда не закрывать эти каналы полностью.
