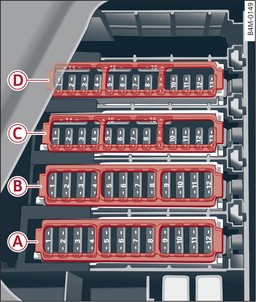

- Fig. 345Maletero (izquierda): Portafusibles con estribo de plástico
Portafusibles -A- (negro) | |
N° | Consumidor |
5 | Suspensión neumática |
6 | Cambio automático |
8 | Calefacción del asiento, detrás |
9 | Grupos ópticos traseros |
10 | Tensor del cinturón, izquierda |
11 | Cierre centralizado |
12 | Portón del maletero de mando eléctrico |
Portafusibles -B- (rojo) | |
N° | Consumidor |
1 | Regulador del ventilador, detrás |
2 | Amplificador |
3 | AdBlue |
4 | Panel del climatizador en la parte trasera |
5 | Dispositivo para remolque (luz derecha) |
6 | Dispositivo de remolque (motor de pivotación) |
7 | Dispositivo para remolque |
8 | Dispositivo para remolque (luz izquierda) |
9 | Dispositivo para remolque (toma de corriente) |
11 | AdBlue |
12 | Tercera fila de asientos |
Portafusibles -C- (marrón) | |
N° | Consumidor |
2 | Teléfono |
3 | Apoyo lumbar |
4 | Audi side assist |
5 | Rear Seat Entertainment |
6 | Indicador de control de la presión de los neumáticos/sistema de control de la presión de los neumáticos |
8 | Receptor por control remoto de la calefacción independiente |
9 | Lector de CD/DVD |
10 | Sintonizador de TV |
12 | HomeLink |
13 | Cámara de marcha atrás, cámaras para el entorno |
14 | Grupos ópticos traseros (derecha) |
16 | Tensor del cinturón, derecha |
Portafusibles -D- (rojo) | |
N° | Consumidor |
Sin ocupar | |
