Valable pour les véhicules avec dispositif d attelage
Procédez avec précaution lorsque vous basculez le dispositif d attelage vers l intérieur/l extérieur.

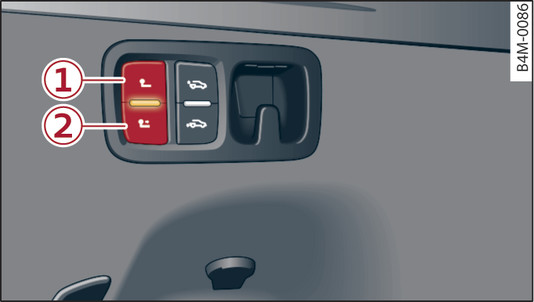

- Fig. 121 Vue partielle du coffre à bagages : touche

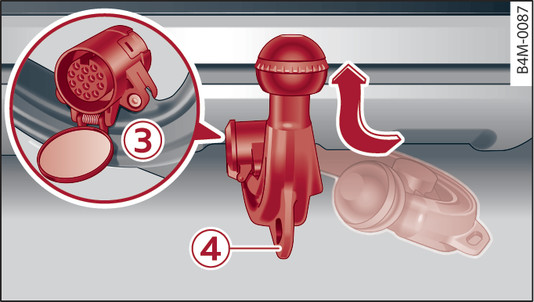

- Fig. 122 Zone du pare-chocs arrière : prise de courant de la remorque et œillet pour le câble de rupture
Basculement du dispositif d attelage vers l extérieur
Serrez le frein de stationnement.
Ouvrez le hayon.
Pressez brièvement la touche fig. 121►-1- ►. Le dispositif d attelage bascule en « position de service ».
Vérifiez au bout de quelques instants si la LED intégrée dans la touche est allumé en permanence. La position de service est atteinte.
Raccordez le câble de la remorque à la prise fig. 122► -3-.
Si vous attelez une remorque à votre véhicule, accrochez le câble de rupture de la remorque à l œillet -4-.
Lorsque vous mettez le contact d allumage, le témoin
ainsi que le message Veuillez contrôler le dispositif d attelage ne doivent pas apparaître à l écran du combiné d instruments.
ainsi que le message Veuillez contrôler le dispositif d attelage ne doivent pas apparaître à l écran du combiné d instruments.Basculement du dispositif d attelage vers l intérieur
Décrochez la remorque et débrancher le connecteur électrique situé entre le véhicule et la remorque ►.
Si nécessaire, retirez les adaptateurs de la prise prévue sur le véhicule pour la remorque.
Pressez brièvement la touche -2-. Le dispositif d attelage bascule en « position de repos ».
Vérifiez au bout de quelques instants si la LED intégrée dans la touche est allumé en permanence. La position de repos est atteinte.
Lorsque vous mettez le contact d allumage, le témoin ainsi que le message Veuillez contrôler le dispositif d attelage ne doivent pas apparaître à l écran du combiné d instruments.
ainsi que le message Veuillez contrôler le dispositif d attelage ne doivent pas apparaître à l écran du combiné d instruments.La touche est hors fonction lorsque le véhicule roule ou lorsque le hayon est fermé.
Si une résistance se fait ressentir, une protection contre les surcharges interrompt immédiatement le processus de basculement. La LED intégrée dans la touche clignote alors.
Pour désactiver la protection contre les surcharges, remédiez d abord au défaut (présence d objets par exemple). Pressez brièvement la touche jusqu à ce que le dispositif d attelage atteigne sa position de service ou sa position de repos.
Signification de la LED intégrée dans la touche
- Si la LED clignote, cela signifie que le dispositif d attelage ne se trouve pas encore en position de service ou en position de repos.
- Si la LED est allumée, cela signifie que le dispositif d attelage se trouve en position de service ou en position de repos.
- Assurez-vous que des personnes, des animaux ou des objets ne se trouvent pas dans la zone de basculement du dispositif d attelage.
- Si le dispositif d attelage n est pas correctement enclenché, il ne faut en aucun cas l utiliser - risque de blessure et d accident !
- N appuyez jamais sur la touche lorsqu une remorque est attelée ou lorsqu un porte-bagages ou d autres pièces rapportées sont montées sur le dispositif d attelage - risque d accident !
- N intervenez jamais dans le processus de basculement du dispositif d attelage avec des auxiliaires ou des outils. Cela pourrait endommager la boule d attelage. Une utilisation du dispositif d attelage en toute sécurité n est dans ce cas plus garantie.
- Ne roulez en aucun cas avec une remorque si la LED clignote. Cela représente un risque d accident puisque le dispositif d attelage n est pas enclenché (dans ce cas de figure) et qu il ne se trouve par conséquent pas dans sa position finale.
- Utilisez le dispositif d attelage uniquement lorsqu il est complètement sorti et correctement enclenché.
- Faites contrôler le dispositif d attelage par un atelier spécialisé, si des dysfonctionnements sont détectés dans l équipement électrique ou directement dans le dispositif d attelage.
ATTENTION
- N orientez pas un nettoyeur haute pression directement sur le joint du dispositif d attelage ou sur la prise de courant. Le joint pourrait être endommagé et de l humidité pourrait pénétrer puis entraîner des dommages dûs à la rouille et endommager le dispositif d attelage.
- Si vous appuyez sur la touche lorsqu une remorque est accrochée ou lorsqu un porte-bagages ou d autres pièces rapportées sont montées sur le dispositif d attelage, il se peut que le dispositif de pivotement, des pièces du véhicule et des accessoires puissent être endommagés.
Nota
- L œillet -4- du dispositif d attelage est exclusivement prévu pour la fixation du câble de rupture de la remorque.
- Lorsque la température extérieure est très basse, des dysfonctionnements peuvent apparaître lorsque vous basculez le dispositif d attelage vers l intérieur ou vers l extérieur. Dans ce cas, maintenez la touche enfoncée jusqu à ce que le dispositif d attelage soit en position de service ou en position de repos. Souvent il suffit de placer le véhicule dans une pièce plus chaude (garage par exemple).
- Pour rouler sans remorque, basculez le dispositif d attelage vers l intérieur.
