Les deux câbles de dépannage doivent être branchés dans le bon ordre !

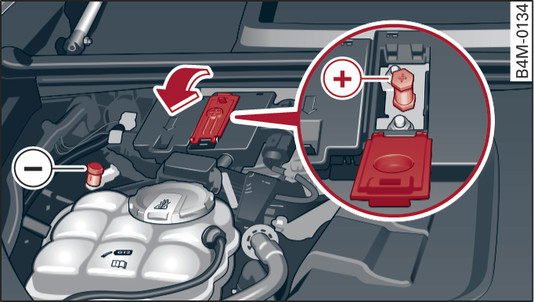

- Fig. 334 Compartiment-moteur : raccords de chargeur et de câble de dépannage

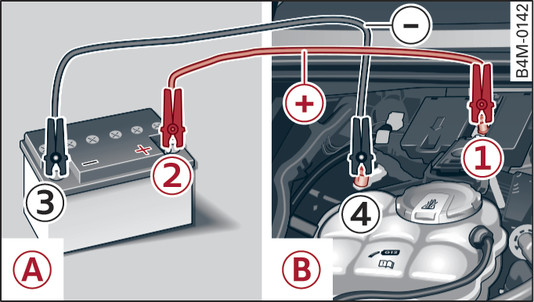

- Fig. 335 Démarrage de fortune avec la batterie d un autre véhicule : A – batterie fournissant le courant, B – batterie déchargée
Les raccords pour l aide au démarrage se trouvent dans le compartiment-moteur.
Relier les pôles positifs au câble (+) (rouge)
Relevez le cache rouge du pôle positif fig. 334►.
Fixez une extrémité du câble (+) (rouge) au raccord pour le démarrage de fortune fig. 335► -1- (raccord sous le cache rouge = « plus ») du véhicule dont le moteur est à démarrer -B-.
Fixez l autre extrémité du câble (+) (rouge) au pôle positif -2- de la batterie fournissant le courant -A-.
Relier les pôles négatifs au câble (-) (noir)
Fixez une extrémité du câble (-) au pôle négatif -3- de la batterie fournissant le courant -A-.
Fixez l autre extrémité du câble (-) (noir) au raccord pour le démarrage de fortune -4- (raccord avec six pans = « (-) ») du véhicule dont le moteur est à démarrer -B-.
Démarrage du moteur
Démarrez le moteur du véhicule dont la batterie fournit le courant -A- et faites-le tourner au ralenti.
Démarrez ensuite le moteur du véhicule dont la batterie est déchargée -B-.
Si le moteur ne démarre pas, interrompez le processus de démarrage au bout de 10 secondes et répétez l opération après env. 30 secondes.
Lorsque les moteurs tournent, débranchez les câbles exactement dans l ordre inverse de celui décrit précédemment.
Rabattez le cache rouge du pôle positif.
AVERTISSEMENT
- Les parties non isolées des pinces polaires ne doivent en aucun cas se toucher. De plus, le câble de dépannage branché sur le pôle positif de la batterie ne doit pas entrer en contact avec des pièces conductrices de courant du véhicule - risque de court-circuit.
- Ne vous penchez pas au-dessus des batteries - risque de brûlure !
- Les bouchons des cellules de batterie doivent être serrés à fond.
- Mettez la batterie à l abri des sources de feu (flamme nue, cigarettes allumées, etc.) - risque d explosion !
- Si vous devez dépanner un autre véhicule, disposez les câbles de dépannage de manière qu ils ne puissent pas s enrouler autour de pièces qui tournent dans le compartiment-moteur.
ATTENTION
Le procédé de raccordement des câbles de dépannage décrit ci-avant se rapporte au dépannage de votre véhicule. Si vous aidez un autre véhicule à démarrer, ne branchez pas le câble négatif (–) au pôle négatif de la batterie déchargée mais à une pièce métallique massive vissée au bloc-moteur ou au bloc-moteur lui-même. Si la batterie du véhicule en panne n est pas purgée vers l extérieur, le gaz détonant risque de provoquer une explosion.
Nota
- La batterie de votre véhicule est purgée par l extérieur, les gaz de batterie sont ainsi dirigés vers l extérieur du véhicule.
- Veillez à ce que les pinces polaires raccordées aient un contact métallique suffisant.
