Un fusible est grillé lorsque la lame de métal est fondue.

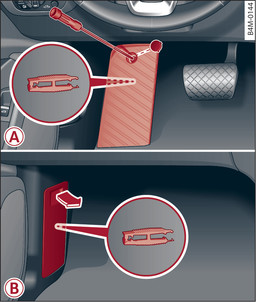

- Fig. 340 -A- Plancher, côté conducteur (véhicules avec direction à gauche) : repose-pied, -B- plancher, côté passager avant (véhicules avec direction à droite) : cache

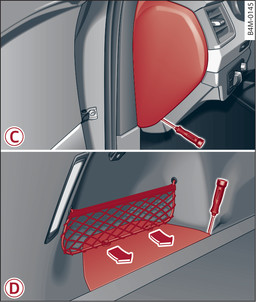

- Fig. 341 -C- Poste de conduite côté conducteur (véhicules avec direction à gauche/à droite) : cache, -D- côté gauche du coffre à bagages : cache
Les fusibles se trouvent au niveau du plancher sous le repose-pied (véhicules avec direction à gauche) -A- fig. 340► ou derrière un cache (véhicules avec direction à droite) -B-. Les autres fusibles se trouvent sur la face avant du poste de conduite (côté conducteur) -C- fig. 341► ou sous le cache gauche dans le coffre à bagages -D-.
Coupez le contact d allumage et tous les consommateurs de courant.
Déterminez dans les tableaux suivants le fusible correspondant au consommateur de courant.
Retirez le tournevis et l embout Torx démontable de l outillage de bord lien►.
Retirez le repose-pied ou le cache correspondant.
Retirez le cas échéant l étrier en plastique de couleur du porte-fusibles fig. ►. L étrier en plastique peut ensuite être mis au rebut.
Retirez l agrafe de la face arrière du repose-pied -A- ou du cache -B-.
Débranchez le fusible à l aide de l agrafe.
Remplacez le fusible grillé uniquement par un fusible de même ampérage.
Remettez en place le repose-pied ou le cache.
Couleur des fusibles
Couleur | Intensité en ampères |
Noir | 1 |
Mauve | 3 |
Marron clair | 5 |
Marron | 7,5 |
Rouge | 10 |
Bleu | 15 |
Jaune | 20 |
Blanc ou clair | 25 |
Vert | 30 |
Orange | 40 |
AVERTISSEMENT
Ne réparez pas les fusibles et ne remplacez jamais un fusible fondu par un fusible d ampérage supérieur. Le système électrique pourrait être endommagé - risque d incendie !
ATTENTION
Si, après un court laps de temps, le fusible neuf saute de nouveau, l équipement électrique doit être immédiatement vérifié dans un atelier spécialisé.
Nota
- Les emplacements des fusibles libres ne sont pas indiqués dans les tableaux suivants.
- Quelques uns des équipements énumérés dans les tableaux suivants ne s apparentent qu à certaines versions de modèles ou sont des options.
