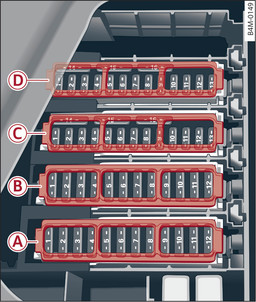

- Fig. 345 Coffre à bagages, côté gauche : porte-fusibles avec étrier en plastique
Porte-fusibles -A- (noir) | |
N° | Consommateurs |
5 | Suspension pneumatique |
6 | Boîte de vitesses automatique |
8 | Chauffage des sièges arrière |
9 | Feux arrière |
10 | Rétracteur de ceinture gauche |
11 | Verrouillage centralisé |
12 | Hayon électrique |
Porte-fusibles -B- (rouge) | |
N° | Consommateurs |
1 | Régulateur de soufflante arrière |
2 | Amplificateur sonore |
3 | AdBlue |
4 | Unité de commande arrière du climatiseur |
5 | Dispositif d attelage (éclairage droit) |
6 | Moteur de basculement du dispositif d attelage |
7 | Dispositif d attelage |
8 | Dispositif d attelage (éclairage gauche) |
9 | Dispositif d attelage (prise de courant) |
11 | AdBlue |
12 | Troisième rangée de sièges |
Porte-fusibles -C- (marron) | |
N° | Consommateurs |
2 | Téléphone |
3 | Appui lombaire |
4 | Audi side assist |
5 | Rear Seat Entertainment |
6 | Indicateur de contrôle de la pression des pneus/système de contrôle de la pression des pneus |
8 | Récepteur radio de chauffage stationnaire |
9 | Lecteur de CD/DVD |
10 | Tuner TV |
12 | HomeLink® |
13 | Caméra de recul, caméras périmétriques |
14 | Feux arrière, côté droit |
16 | Rétracteur de ceinture droite |
Porte-fusibles -D- (rouge) | |
N° | Consommateurs |
Non occupé | |
