A következőkre vonatkozik: tolatókamerával szerelt járművek

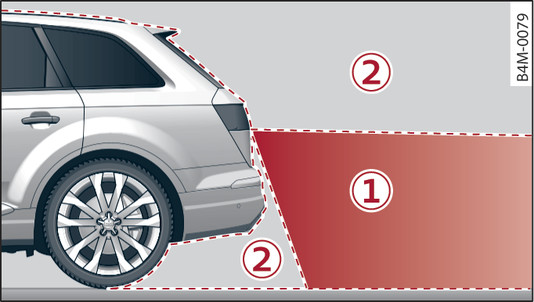

- 169. ábraA tolatókamera érzékelt -1- és nem érzékelt tartománya -2-

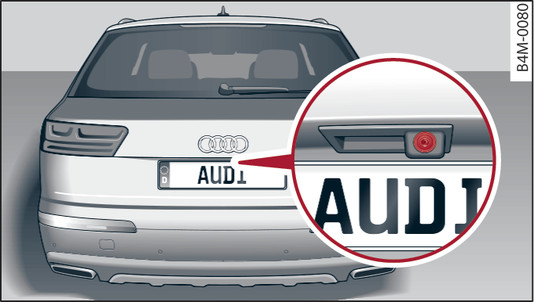

- 170. ábraCsomagtérfedél: a tolatókamera beépítési helye
A tolatókamera a hátsó rendszámtáblatartó fölött található. Ügyeljen arra, hogy a tolatókamera lencséjét . ábra170► nem szabad, hogy letakarják lerakódások vagy hasonlók, mivel ezek korlátozhatják a tolatókamera funkcióját. Megjegyzések a tisztításhoz Link►.
A tolatókamera érzékelési területe megfelel -1- . ábra169►. Az információs rendszer kijelzőjében kizárólag ezt a területet jelzi ki. Azok a tárgyakat, amelyek nem az érzékelt területen -2- találhatók, nem jelzi ki.
A tájékoztató vonalak és a kék felületek pontossága csökken, ha a légrugózás* meghibásodott, a járművet megemelik vagy a hátsó rész lesüllyesztése aktív vagy be van állítva a dynamic, az allroad*, illetve a lift / offroad* üzemmód Link►.
- Ügyeljen a figyelmeztetésekre ►.
- A rendszert biztonsági okokból ne használja tovább, ha a tolatókamera helyzete és beépítési szöge megváltozik, pl. egy hátulról bekövetkező ütközés miatt. Ellenőriztesse azt egy szakszervizzel.
- A tolatókamerát csak segítségként használja, ha az jó és tiszta képet ad. A képet befolyásolhatja pl. ellenfény, szennyeződés a lencsén vagy meghibásodás.
- A tolatókamerát csak teljesen lecsukott csomagtérfedélnél használja. Ügyeljen arra, hogy a jármű hátuljára felszerelt tárgyak ne takarják el a kilátást a tolatókamera elől.
- A kameralencse megnagyobbodik és széttöri a látómezőt. Az objektumok a képernyőn megváltozhatnak és pontatlanul jelenhetnek meg.
- Meghatározott helyzetekben a személyek vagy objektumok a kijelzőben közelebb vagy távolabb jelennek meg:
- Azoknál az objektumoknál, amelyek nem érintik a talajt, mint pl. egy parkoló jármű lökhárítója, egy utánfutó vonóhorog vagy egy teherautó hátulja. Ebben az esetben ne használja a segédvonalakat.
- Ha egy vízszintes felületről egy emelkedőre vagy lejtőre tolat.
- Ha egy mögötte lévő tárgyra megy fel.
- Ha a jármű hátsó része nagyon meg van rakva.
- Ügyeljen a figyelmeztetésekre ►.
- A narancsszínű tájékozódási vonalak ábrázolják az információs rendszer kijelzőjében a jármű hátuljának az útját a bekormányzás szögétől függően. A jármű első része jobban kinyúlik a hátsó résszel ellentétben. Tartson elegendő távolságot az akadályhoz, hogy a külső tükörrel vagy a jármű hátuljával ne ütközzön neki az akadálynak.
