Vale per: vetture con telecamere per l area circostante

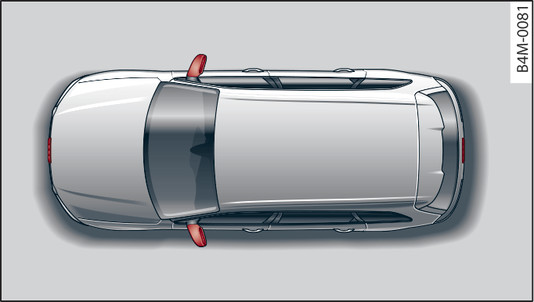

- Fig. 174Posizioni di montaggio delle telecamere per l area circostante
Le quattro telecamere per l area circostante si trovano nella griglia del radiatore, nel cofano del bagagliaio e negli specchi retrovisori esterni fig. 174►. Assicurarsi che gli obiettivi delle telecamere non siano coperti da residui o altro, in quanto ciò potrebbe compromettere il funzionamento del sistema. Per informazioni sulla pulizia si rimanda a link►.
Nella modalità per i dintorni della vettura, lungo il suo perimetro vengono visualizzati settori neri. Oggetti situati in tali settori si trovano al di fuori del campo visivo della telecamera e non vengono rilevati.
La precisione delle linee di riferimento e delle superfici blu si riduce quando vi è un anomalia alle sospensioni pneumatiche*, la vettura è sollevata oppure la modalità di abbassamento della coda è attiva, oppure se è impostata l opzione dynamic, allroad* ovvero lift / offroad* link►.
- Osservare le avvertenze ►.
- Per motivi di sicurezza, il sistema non va più utilizzato se la posizione o l angolo di ripresa della telecamera sono stati modificati, per esempio in seguito a un incidente. Far effettuare un controllo presso un officina specializzata.
- La visualizzazione sul display risulta falsata se si spostano manualmente i gusci degli specchi retrovisori esterni.
- Selezionare le modalità di visualizzazione dietro e angolo posteriore soltanto se il cofano del bagagliaio è completamente chiuso, poichè altrimenti la rappresentazione sul display risulta falsata.
- I dintorni della vettura vengono visualizzati partendo dalle immagini delle telecamere. L immagine della vettura viene visualizzata mediante il sistema. Oggetti e ostacoli al di sopra delle telecamere non vengono visualizzati.
- Gli obiettivi delle telecamere ingrandiscono e deformano il campo visivo. Gli oggetti vengono visualizzati sullo schermo in modo diverso e impreciso rispetto alla realtà.
- Osservare le avvertenze ►.
- Sul display del sistema di infotainment viene visualizzata l area di manovra della parte posteriore della vettura calcolata in base all angolo di sterzata. La parte anteriore della vettura percorre un arco più ampio rispetto a quella posteriore. Mantenere una distanza sufficiente dagli ostacoli, in modo da non provocare una collisione con lo specchio retrovisore esterno o un angolo della vettura.
Avvertenza
Se sul display appare il simbolo
/
/
e il rispettivo campo di visualizzazione è rappresentato in grigio, significa che gli specchi retrovisori esterni sono stati ripiegati elettricamente oppure è aperta la porta del conducente, quella del passeggero anteriore o il cofano del bagagliaio.
// e il rispettivo campo di visualizzazione è rappresentato in grigio, significa che gli specchi retrovisori esterni sono stati ripiegati elettricamente oppure è aperta la porta del conducente, quella del passeggero anteriore o il cofano del bagagliaio.
