Un fusibile bruciato si riconosce dai filamenti fusi.

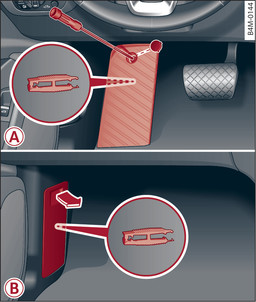

- Fig. 340-A- Vano piedi del conducente (guida a sinistra): poggiapiedi, -B- Vano piedi del passeggero anteriore (guida a destra): copertura

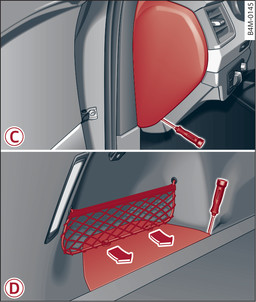

- Fig. 341-C- Cockpit, lato conducente (guida a sinistra/a destra): copertura, -D- Bagagliaio a sinistra: copertura
I fusibili si trovano nel vano piedi sotto il poggiapiedi (guida a sinistra) -A- fig. 340► ovvero dietro una copertura (guida a destra) -B-. Ulteriori fusibili sono alloggiati all estremità del cruscotto sul lato del conducente -C- fig. 341►, nonché dietro la copertura destra del bagagliaio -D-.
Spegnere il quadro strumenti e tutti gli utilizzatori.
Individuare nelle seguenti tabelle il fusibile relativo all utilizzatore non funzionante.
Prendere il cacciavite e la chiave innestabile Torx dal vano degli attrezzi di bordo link►.
Rimuovere il poggiapiedi o la copertura relativa.
Estrarre all occorrenza la mascherina in plastica colorata dal portafusibili fig. ►. La mascherina in plastica può essere gettata via.
Prelevare la graffa dal retro del poggiapiedi -A- o della copertura -B-.
Estrarre il fusibile insieme alla graffa.
Sostituire il fusibile bruciato soltanto con uno di amperaggio uguale.
Riapplicare il poggiapiedi o la copertura.
Colore dei fusibili
Colore | Intensità di corrente in ampere |
nero | 1 |
lilla | 3 |
marrone chiaro | 5 |
marrone | 7,5 |
rosso | 10 |
blu | 15 |
giallo | 20 |
bianco o chiaro | 25 |
verde | 30 |
arancione | 40 |
ATTENZIONE
Non effettuare riparazioni dei fusibili e non sostituire mai un fusibile bruciato con uno di amperaggio superiore. Si potrebbe danneggiare l impianto elettrico: pericolo di incendio!
ATTENZIONE
Se un fusibile appena sostituito si brucia dopo breve tempo, l impianto elettrico deve essere sottoposto al più presto a una verifica presso un officina specializzata.
Avvertenza
- Nelle tabelle che seguono non vengono prese in considerazione eventuali posizioni non occupate.
- Alcuni degli equipaggiamenti elencati nelle tabelle che seguono sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.
