Een doorgebrande zekering is te herkennen aan de doorgesmolten metalen strook.

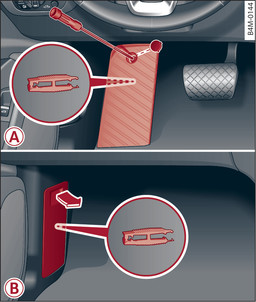

- Afbeelding 340-A- Bestuurdersvoetenruimte (wagens met links stuur): Voetensteun, -B- bijrijdersvoetenruimte (wagens met rechts stuur): Afdekking

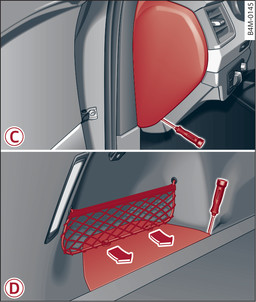

- Afbeelding 341-C- Bestuurdersruimte bestuurderszijde (wagens met links of rechts stuur): Afdekking, -D- bagageruimte links: Afdekking
De zekeringen zitten in de voetenruimte onder de voetensteun (wagens met links stuur) -A- Afbeelding340► resp. achter een afdekking (wagens met rechts stuur) -B-. Andere zekeringen zitten aan de voorzijde van de bestuurdersruimte (bestuurderszijde) -C- Afbeelding341► en onder de linkerafdekking in de bagageruimte -D-.
Contact en alle stroomverbruikers uitschakelen.
In de onderstaande tabellen opzoeken welke zekering bij de verbruiker hoort.
Schroevendraaier en omkeerbare Torxdopsleutel uit het wagengereedschap nemen link►.
Voetensteun resp. de betreffende afdekking verwijderen.
Zo nodig de gekleurde kunststof beugel uit de zekeringenhouder trekken Afbeelding►. De kunststof beugel kan daarna worden afgevoerd.
Klem van de achterzijde van de voetensteun -A- resp. afdekking -B- losnemen.
De zekering met de klem eruit trekken.
De doorgebrande zekering alleen vervangen door een zekering met dezelfde sterkte.
Voetensteun resp. de afdekking weer aanbrengen.
Kleuraanduiding van de zekeringen
Kleur | Stroomsterkte in ampère |
Zwart | 1 |
Lila | 3 |
Lichtbruin | 5 |
Bruin | 7,5 |
Rood | 10 |
Blauw | 15 |
Geel | 20 |
Wit of helder | 25 |
Groen | 30 |
Oranje | 40 |
ATTENTIE
Zekeringen niet repareren en een doorgebrande zekering nooit vervangen door een zekering met meer ampère. Er kan schade aan de elektrische installatie optreden - brandgevaar!
VOORZICHTIG
Als een nieuw geplaatste zekering na korte tijd weer doorbrandt, moet de elektrische installatie zo snel mogelijk door een (Audi-)specialist worden gecontroleerd.
Let op
- Vrije zekeringenplaatsen worden in de onderstaande tabellen niet genoemd.
- Enkele van de in de onderstaande tabellen vermelde verbruikers horen alleen bij bepaalde type-uitvoeringen of zijn meeruitvoeringen
