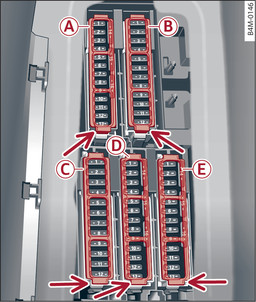

- Afbeelding 342Bestuurdersvoetenruimte (wagens met links stuur): Zekeringenhouder met kunststof beugel

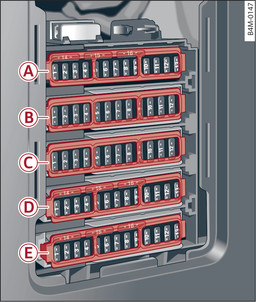

- Afbeelding 343Bijrijdersvoetenruimte (wagens met rechts stuur): Zekeringenhouder met kunststof beugel
Zekeringenhouder -A- (bruin) | |
Nr. | Verbruiker |
1 | Krukasverwarming |
2 | Luchtmassameter |
3 | Uitlaatgaskleppen |
4 | Onderdrukpomp, verwarmingspomp, partikelsensor, biodieselsensor |
5 | Remlichtsensor |
6 | Motorkleppen |
7 | Lambdasondes, luchtmassameter |
8 | Waterpomp, hogedrukpomp, hogedrukregelklep, luchtmassameter |
9 | Verwarmingspomp |
10 | Oliedruksensor, olietemperatuurvoeler |
11 | Sensor koppelingsslag |
12 | Motorkleppen |
13 | Koelluchtventilator |
14 | Verstuivers |
15 | Bobines |
16 | Brandstofpomp |
Zekeringenhouder -B- (rood) | |
Nr. | Verbruiker |
1 | Bobines |
2 | Motorkleppen |
5 | Motorsteun |
7 | Dashboard |
8 | Airconditioning (aanjager) |
Zekeringenhouder -C- (zwart) | |
Nr. | Verbruiker |
1 | Stoelverwarming voorin |
2 | Ruitenwissers |
3 | Koplampelektronica links |
4 | Glazen panoramadak |
5 | Portierregelapparaat linksvoor |
6 | Stopcontacten |
7 | Portierregelapparaat rechtsachter |
9 | Koplampelektronica rechts |
10 | Ruitensproeierinstallatie/koplampsproeiers |
11 | Portierregelapparaat linksachter |
12 | Interieurvoorverwarming |
Zekeringenhouder -D- (bruin) | |
Nr. | Verbruiker |
1 | Stoelventilatie, stoelverwarming, achteruitkijkspiegel, aircobedieningselement achterin |
2 | Gateway |
3 | Soundactuator/sounduitlaatsysteem |
5 | Waterklep versnellingsbak |
8 | Nachtzichtassistent, ionisator, HomeLink |
9 | Adaptive cruise control |
11 | Videocamera |
12 | Matrix-ledkoplamp/ledkoplamp rechts |
13 | Matrix-ledkoplamp/ledkoplamp links |
14 | Achterruitwisser |
Zekeringenhouder -E- (rood) | |
Nr. | Verbruiker |
1 | Alarmsysteem |
2 | Motorregelapparaat |
3 | Lendensteun |
4 | Schakelmechanisme automatische versnellingsbak |
5 | Claxon |
6 | Elektronische parkeerrem |
7 | Gateway-regelapparaat |
8 | Binnenverlichting hemelbekleding |
10 | Airbagregelapparaat |
11 | Elektronische stabiliseringscontrole (ESC) |
12 | Diagnoseaansluiting, licht-regensensor |
13 | Airconditioning |
14 | Portierregelapparaat rechtsvoor |
15 | Aircocompressor |
