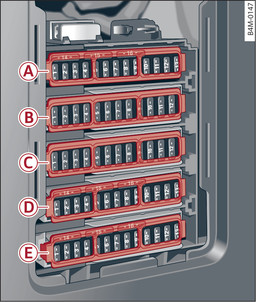

- Bilde 342I gulvet på førersiden (venstrestyrt bil): Sikringsholder med plastbøyle

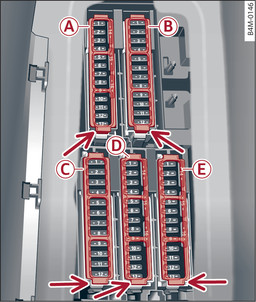

- Bilde 343I gulvet på passasjersiden foran (høyrestyrt bil): Sikringsholder med plastbøyle
Sikringsholder -A- (brun) | |
Nr. | Strømforbrukere |
1 | Veivakseloppvarming |
2 | Luftmengdemåler |
3 | Eksosspjeld |
4 | Vakuumpumpe, varmtsvannspumpe, partikkelsensor, biodieselsensor |
5 | Bremselyssensor |
6 | Motorventiler |
7 | Lambdasonder, luftmengdemåler |
8 | Vannpumpe, høytrykkspumpe, høytrykksreguleringsventil, luftmengdemåler |
9 | Varmtvannspumpe |
10 | Oljetrykksensor, oljetemperatursensor |
11 | Clutchpedalsensor |
12 | Motorventiler |
13 | Kjølevifte |
14 | Innsprøytningsventiler |
15 | Tennspoler |
16 | Drivstoffpumpe |
Sikringsholder -B- (rød) | |
Nr. | Strømforbrukere |
1 | Tennspoler |
2 | Motorventiler |
5 | Motoroppheng |
7 | Instrumentpanel |
8 | Klimaanlegg (vifte) |
Sikringsholder -C- (sort) | |
Nr. | Strømforbrukere |
1 | Setevarme foran |
2 | Vindusviskere |
3 | Elektronikk venstre hovedlykt |
4 | Panoramatak |
5 | Styreenhet for venstre fordør |
6 | Stikkontakter |
7 | Styreenhet for høyre bakdør |
9 | Elektronikk høyre hovedlykt |
10 | Vindusspyleranlegg/lyktespyleranlegg |
11 | Styreenhet for venstre bakdør |
12 | Kupévarmer |
Sikringsholder -D- (brun) | |
Nr. | Strømforbrukere |
1 | Seteventilasjon, setevarme, bakspeil, klimabetjeningsdel bak |
2 | Gateway |
3 | Lydforsterker/effektanlegg |
5 | Vannventil girkasse |
8 | Nattsynsassistent, ionisator, HomeLink |
9 | Adaptiv cruise control |
11 | Videokamera |
12 | Matrix LED-lykter / LED-lykter høyre side |
13 | Matrix LED-lykter / LED-lykter venstre side |
14 | Bakrutevisker |
Sikringsholder -E- (rød) | |
Nr. | Strømforbrukere |
1 | Tyverialarm |
2 | Motorstyreenhet |
3 | Korsryggstøtte |
4 | Girbetjening automatgirkasse |
5 | Horn |
6 | Elektromekanisk parkeringsbrems |
7 | Gateway-styreenhet |
8 | Innvendig belysning tak |
10 | Kollisjonputestyreenhet |
11 | Elektronisk stabilitetsprogram (ESP) |
12 | Diagnosestikkontakt, lys-/regnsensor |
13 | Klimaanlegg |
14 | Styreenhet for høyre fordør |
15 | Klimakompressor |
