Audi Q7 Asysta kierowcy Systemy sygnaliz... Kamera wsteczna
Obowiązuje dla: samochodu z kamerą wsteczną

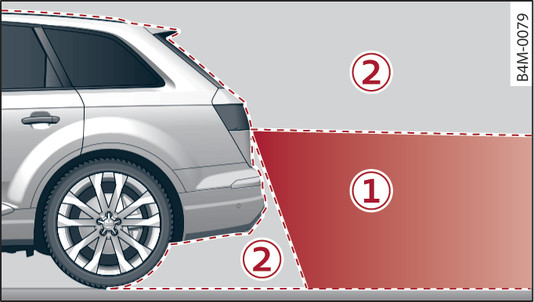

Rys. 169Strefa identyfikacyjna -1- i niedostępna strefa -2- kamery wstecznej
Rys. 169Strefa identyfikacyjna -1- i niedostępna strefa -2- kamery wstecznej

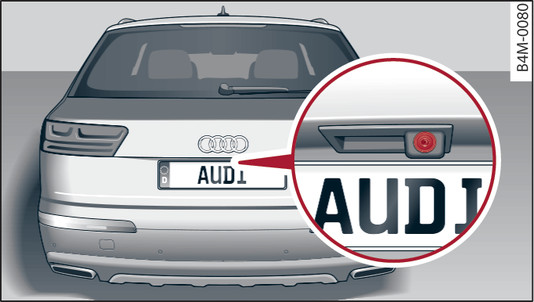

Rys. 170Pokrywa bagażnika: usytuowanie kamery wstecznej
Rys. 170Pokrywa bagażnika: usytuowanie kamery wstecznej
Kamera wsteczna znajduje się nad tylnym wspornikiem tablicy rejestracyjnej. Należy zwrócić uwagę, aby soczewka kamery wstecznej rys. 170 nie została zakryta osadami, ani w inny sposób, ponieważ mogą one ograniczyć funkcje kamery wstecznej. Informacje na temat czyszczenia link.
Strefa identyfikacyjna kamery wstecznej odpowiada -1- rys. 169. Na wyświetlaczu systemu Infotainment pokazany zostaje wyłącznie ten obszar. Przedmioty znajdujące się poza identyfikowanym obszarem -2- nie zostaną pokazane.
Dokładność linii orientacyjnych i niebieskich płaszczyzn spada, kiedy resorowanie pneumatyczne* jest uszkodzone, samochód jest podniesiony albo aktywne jest opuszczanie tyłu samochodu albo nastawiony jest tryb dynamic, allroad* albo lift / offroad* link.
UWAGA
  • Zapoznać się z ostrzeżeniami .
  • Ze względów bezpieczeństwa nie korzystać z systemu, kiedy położenie i kąt zamontowania kamery wstecznej został zmieniony np. po wypadku. Zlecić sprawdzenie systemu w specjalistycznym serwisie.
  • Z kamery wstecznej korzystać tylko, kiedy zapewnia dobry i klarowny obraz. Obraz może być zniekształcony np. oświetleniem przeciwnym, zanieczyszczeniem na soczewce lub uszkodzeniem.
  • Kamerę wsteczną używać tylko przy całkowicie zamkniętej pokrywie bagażnika. Zwrócić uwagę, aby przedmioty zamontowane z tyłu samochodu nie zasłaniały widoczności kamery wstecznej.
  • Soczewka kamery powiększa i wykrzywia pole widzenia. Powoduje, że obiekty na ekranie zmieniają się i wyświetlane są niedokładnie.
  • W określonych sytuacjach, osoby lub obiekty pojawiają się na ekranie przybliżone lub oddalone:
    • Przy obiektach, które nie dotykają podłoża, jak np. zderzaki zaparkowanych samochodów, zaczep do holowania przyczepy albo tył ciężarówki. W takiej sytuacji nie wolno korzystać z linii pomocniczych.
    • Kiedy samochód jedzie z poziomego podłoża na wzniesienie lub po zboczu.
    • Kiedy samochód najeżdża na wystające przedmioty.
    • Kiedy samochód ma zbyt obciążony tył.
OSTROŻNIE
  • Zapoznać się z ostrzeżeniami .
  • Pomarańczowe linie orientacyjne na wyświetlaczu systemu Infotainment przedstawiają tor jazdy tyłu samochodu, w zależności od stopnia skrętu kierownicy. Przód samochodu skręca bardziej, niż tył. Zachowywać wystarczający odstęp od przeszkody, aby nie zahaczyć lusterkiem zewnętrznym lub tyłem samochodu.
