Válido para: veículos com dispositivo de engate de reboque
O dispositivo de engate de reboque tem de ser virado para fora e para dentro com precaução.

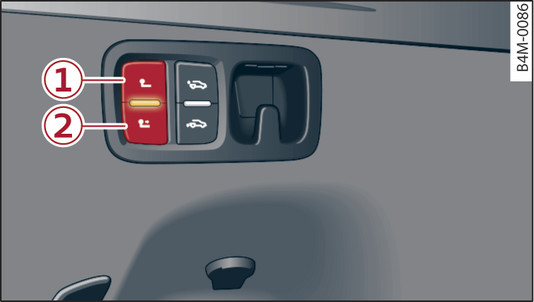

- Fig. 121Pormenor da bagageira: Tecla

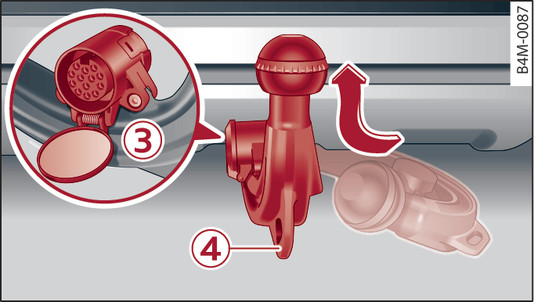

- Fig. 122Zona do para-choques traseiro: Tomada do reboque e olhal para o cabo de rutura.
Virar o dispositivo de engate de reboque para fora
Acionar o travão de estacionamento.
Abrir a tampa da bagageira.
Toque brevemente na tecla Fig. 121►-1- ►. O dispositivo de engate de reboque vira até atingir a «posição de serviço».
Ao fim de pouco tempo, verifique se o LED da tecla está aceso permanentemente. A posição de serviço foi atingida.
Ligue o cabo do reboque à tomada Fig. 122► -3-.
Quando se atrela um reboque a um veículo, prender o cabo de rutura do reboque no respetivo olhal -4-.
Quando se liga a ignição não podem aparecer no visor do painel de instrumentos a luz de controlo
nem a indicação Verificar engate do reboque!.
nem a indicação Verificar engate do reboque!.Recolher o dispositivo de engate de reboque
Desatrelar depois o reboque e desligar a ligação elétrica entre o veículo e o reboque ►.
Remover, se necessário, os adaptadores da tomada do reboque.
Toque brevemente na tecla -2-. O dispositivo de engate de reboque recolhe, até atingir a «posição de repouso».
Ao fim de pouco tempo, verifique se o LED da tecla está aceso permanentemente. A posição de repouso foi atingida.
Quando se liga a ignição não podem aparecer no visor do painel de instrumentos a luz de controlo nem a indicação Verificar engate do reboque!.
nem a indicação Verificar engate do reboque!.A tecla não funciona se o veículo estiver em andamento ou se a tampa da bagageira estiver fechada.
Um dispositivo de proteção de sobrecarga interrompe o movimento da rótula, se for detetada uma resistência. Neste caso, o LED da tecla pisca.
Para desativar a proteção de sobrecarga, eliminar primeiro a causa da resistência (p. ex. obstáculos) Toque brevemente na tecla, até o dispositivo de engate de reboque atingir a posição de funcionamento ou de repouso.
O significado do LED na tecla
- Quando o LED está intermitente, o dispositivo de engate de reboque ainda não atingiu a posição de funcionamento ou de repouso.
- Quando o LED está aceso, o dispositivo de engate de reboque está na posição de funcionamento ou de repouso.
- Assegurar que não se encontram pessoas nem animais ou objetos na zona de viragem da rótula de engate.
- Se o dispositivo de engate de reboque não estiver corretamente encaixado, não pode ser utilizado em nenhuma circunstância – perigo de acidente e de lesões!
- Nunca acione a tecla se estiver acoplado um reboque ou se se encontrar um porta-bagagens ou outros componentes de montagem no dispositivo de engate de reboque – perigo de acidente!
- Nunca atue com meios auxiliares ou ferramentas no processo de oscilação do dispositivo de reboque. Esta pode ficar danificada. Deixaria nesse caso de ficar garantida uma utilização com toda a segurança do dispositivo de engate de reboque.
- Não circular nunca com um reboque se o LED estiver intermitente. Como nesse caso o dispositivo de engate de reboque não está engatado e não se encontra, por isso, na sua posição de fim de curso, existe o perigo de acidente!
- Só utilizar o dispositivo de engate de reboque, se este estiver completamente saído e engatado de forma segura.
- Mandar inspecionar o dispositivo de engate de reboque num serviço de assistência técnica, se se registarem deficiências no sistema elétrico ou no próprio dispositivo de engate de reboque.
CUIDADO
- Não aponte um sistema de lavagem de alta pressão diretamente para a junta de vedação do dispositivo de engate de reboque, nem para a tomada. A junta pode sofrer danos. Nesse caso poderá penetrar humidade que provocará danos por corrosão bem como no próprio sistema.
- Se acionar a tecla enquanto estiver acoplado um reboque ou se encontrar um porta-bagagens ou outros componentes de montagem no dispositivo de engate de reboque, podem ocorrer danos no dispositivo de oscilação, nas peças do veículo e nos componentes de montagem.
Aviso
- O olhal -4- no dispositivo de reboque foi previsto exclusivamente com a finalidade de fixação do cabo de rutura do atrelado.
- Com temperaturas exteriores muito baixas, podem ocorrer falhas de funcionamento ao armar e recolher o dispositivo de engate de reboque. Nestes casos, mantenha a tecla premida, até o dispositivo de engate de reboque ter atingido a sua posição de funcionamento ou de repouso. Muitas vezes é suficiente colocar o veículo num espaço mais quente (p. ex. numa garagem).
- Se se circular sem reboque, dever-se-á recolher o dispositivo de engate de reboque.
