Um fusível queimado é identificável pela tira de metal fundida.

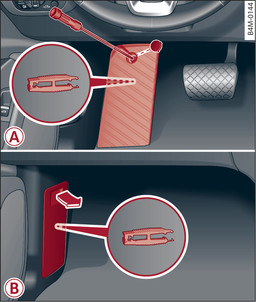

- Fig. 340-A- zona dos pés no lado condutor (veículos com volante à esquerda): Apoio de pés, -B- zona dos pés do passageiro (veículos com volante à direita): Proteção

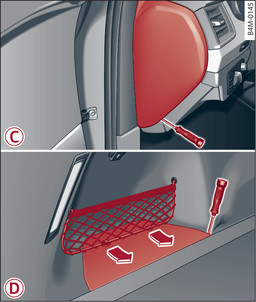

- Fig. 341-C- Cockpit do lado do condutor (veículos com volante à esquerda / direita): Cobertura, -D- lado esquerdo da bagageira: Cobertura
Os fusíveis encontram-se na zona dos pés sob o apoio de pés (veículos com volante à esquerda) -A- Fig. 340► ou atrás de uma cobertura (veículos com volante à direita) -B-. Outros fusíveis encontram-se no lado frontal do Cockpits (lado do condutor) -C- Fig. 341► e sob a cobertura inferior na bagageira -D-.
Desligar a ignição e todos os consumidores elétricos.
A partir das tabelas seguintes, apurar qual o fusível que corresponde ao consumidor.
Retirar a chave de fendas da ferramenta de bordo e o suplemento Torx intercambiável ligação►.
Remova o apoio de pés ou a respetiva cobertura.
Se necessário, puxe o aro de plástico colorido do porta-fusíveis Fig. ►. O aro de plástico pode agora ser eliminado como resíduo.
Retire o grampo do lado de trás do apoio de pés -A- ou da cobertura -B-.
Extrair o fusível com o grampo.
Substituir os fusíveis queimados apenas por outros com a mesma resistência.
Volte a colocar o apoio de pés ou a cobertura.
Cor de referência dos fusíveis
Cor | Intensidade de corrente em amperes |
preto | 1 |
lilás | 3 |
castanho claro | 5 |
castanho | 7,5 |
vermelho | 10 |
azul | 15 |
amarelo | 20 |
branco ou transparente | 25 |
verde | 30 |
cor de laranja | 40 |
ATENÇÃO
Nunca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico - perigo de incêndio!
CUIDADO
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema elétrico deverá ser inspecionado, quanto antes, por um serviço de assistência técnica.
Aviso
- Os lugares dos fusíveis não ocupados não são referidos nas tabelas.
- Alguns dos equipamentos apresentados nas tabelas seguintes fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
