Для автомобилей с видеокамерой заднего вида

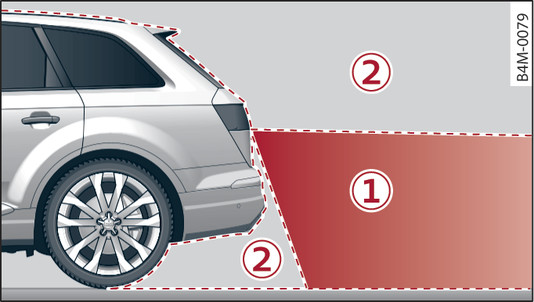

- Илл. 169 Диапазон обнаружения -1- и незахватываемый диапазон -2- камеры для парковки задним ходом

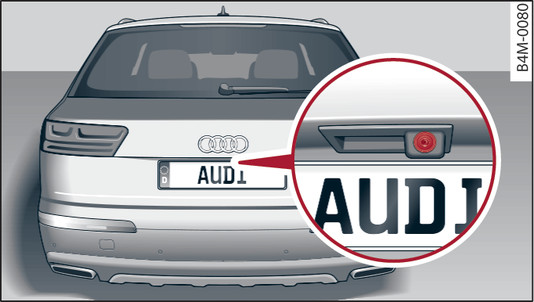

- Илл. 170 Дверь багажника: местонахождение камеры для парковки задним ходом
Камера для парковки задним ходом расположена над задним кронштейном для номерного знака. Следить за отсутствием на объективе видеокамеры заднего вида илл. 170► отложений, загрязнений и иных помех, поскольку они могут нарушить работоспособность камеры. Указания по очистке ссылка►.
Зона действия видеокамеры заднего вида соответствует -1- илл. 169►. На дисплее информационно-развлекательной системы отображается исключительно эта зона. Предметы, находящиеся в не охватываемой зоне -2-, не отображаются.
Точность линий ориентирования и синих поверхностей снижается, если пневматическая подвеска* неисправна, автомобиль приподнят, активировано опускание задней части или установлен режим dynamic, allroad* либо lift / offroad* ссылка►.
- Учитывайте предупреждения ►.
- По соображениям безопасности не следует использовать систему, если позиция и угол установки видеокамеры заднего вида изменились, например после аварии. Проверить систему на специализированном предприятии.
- Использовать камеру для парковки задним ходом в качестве помощи только при хорошем и четком изображении. На качество изображения может отрицательно влиять встречный свет, загрязнение объектива или неисправность.
- Использовать камеру для парковки задним ходом только при полностью закрытой двери багажника. Следить за тем, чтобы монтированные на багажнике предметы не закрывали диапазон действия камеры.
- Объектив камеры увеличивает и искажает поле зрения. Это приводит к изменению и неточному отображению объектов на экране.
- В определенных ситуациях люди или объекты на дисплее отображаются ближе или дальше реального расстояния:
- объекты, не касающиеся земли, например бампер припаркованного автомобиля, ТСУ прицепа или задний борт грузовика. В этом случае не используйте вспомогательные линии.
- При переходе дорожного полотна в подъем или спуск.
- При подъезде к выступающим предметам.
- Если слишком сильно загружен багажник автомобиля.
- Учитывайте предупреждения ►.
- Оранжевые линии ориентирования на дисплее информационно-развлекательной системы показывают путь движения задней части автомобиля в зависимости от угла поворота рулевого колеса. Передняя часть автомобиля выступает сильнее по сравнению с задней частью. Во избежание столкновения наружного зеркала или одного из углов автомобиля с препятствием следует держать достаточную дистанцию относительно препятствия.
