Для автомобилей с обзорными камерами

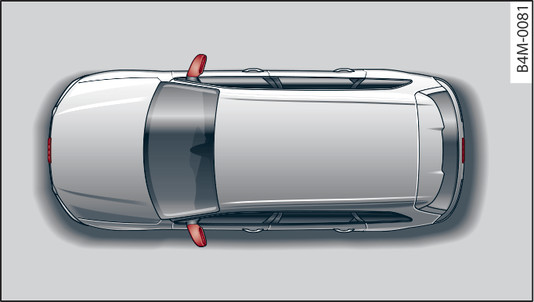

- Илл. 174 Места установки обзорных камер
Четыре обзорные камеры расположены в решетке радиатора, в крышке багажника и в обоих наружных зеркалах заднего вида илл. 174►. Не допускать отложений или подобных загрязнений на линзах, так как это отрицательно влияет на функционирование системы. Указания по очистке ссылка►.
В режиме Обзор автомобиля на его силуэте отображаются черные уголки. Объекты в этих зонах находятся вне поля зрения камер и не распознаются.
Точность линий ориентирования и синих поверхностей снижается, если пневматическая подвеска* неисправна, автомобиль приподнят, активировано опускание задней части или установлен режим dynamic, allroad* либо lift / offroad* ссылка►.
- Учитывайте предупреждения ►.
- По соображениям безопасности не следует использовать систему, если позиция или угол установки любой из камер изменились, например после аварии. Проверить систему на специализированном предприятии.
- Необходимо учесть что изображение на дисплее искажается в результате воздействие на корпусы наружных зеркал заднего вида вручную.
- Используйте режим сзади и режим сзади по диагонали только при полностью закрытой двери багажника, так как в противном случае изображение на дисплее может быть искажено.
- Обзор автомобиля формируется из изображений с камер. Образ автомобиля выводится системой на дисплей. Предметы и препятствия выше камер не отображаются.
- Объективы камер увеличивают и искажают поле зрения. Это приводит к изменению и неточному отображению объектов на экране.
- Учитывайте предупреждения ►.
- На дисплее информационно-развлекательной системы путь движения задней части автомобиля изображается в зависимости от поворота рулевого колеса. Передняя часть автомобиля выступает сильнее по сравнению с задней частью. Во избежание столкновения наружного зеркала или одного из углов автомобиля с препятствием следует держать достаточную дистанцию относительно препятствия.
Примечание
Если на дисплее появляется символ
/
/
и соответствующая зона индикации отображается серым цветом, это означает, что внешние зеркала были электрически сложены или была открыта дверь со стороны водителя/переднего пассажира/дверь багажника.
// и соответствующая зона индикации отображается серым цветом, это означает, что внешние зеркала были электрически сложены или была открыта дверь со стороны водителя/переднего пассажира/дверь багажника.
