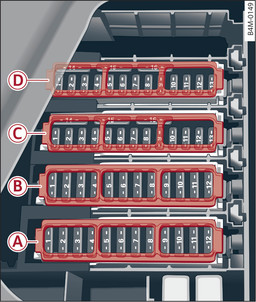

- Илл. 345 Левая часть багажника: блок предохранителей с пластмассовой скобой
Блок предохранителей -A- (черный цвет) | |
№ | Потребитель |
5 | Пневматическая подвеска |
6 | Автоматическая коробка передач |
8 | Система обогрева задних сидений |
9 | Задние фонари |
10 | Натяжители лент ремней безопасности слева |
11 | Система замков с центральным управлением; |
12 | Дверь багажника с электроприводом |
Блок предохранителей -B- (красный) | |
№ | Потребитель |
1 | Регулятор вентилятора, сзади |
2 | Усилитель звука |
3 | AdBlue |
4 | Задняя панель управления кондиционера |
5 | Фаркоп (свет справа) |
6 | Тягово-сцепное устройство (поворотный двигатель) |
7 | Фаркоп |
8 | Фаркоп (свет слева) |
9 | Фаркоп (розетка) |
11 | AdBlue |
12 | Третий ряд сидений |
Блок предохранителей -C- (коричневый) | |
№ | Потребитель |
2 | Телефон |
3 | Регулировка поясничной опоры |
4 | Audi side assist |
5 | Система «Rear Seat Entertainment» |
6 | Контрольный индикатор/система контроля давления воздуха в шинах |
8 | Радиоприемник автономного отопителя |
9 | Дисковод для компакт-/DVD-дисков |
10 | ТВ-тюнер |
12 | «HomeLink» |
13 | Видеокамера заднего вида, обзорные камеры |
14 | Фонари заднего света, справа |
16 | Натяжители лент ремней безопасности справа |
Блок предохранителей -D- (красный) | |
№ | Потребитель |
Не используется | |
