Audi A5/S5   Bediening  Bestuurdersruimte

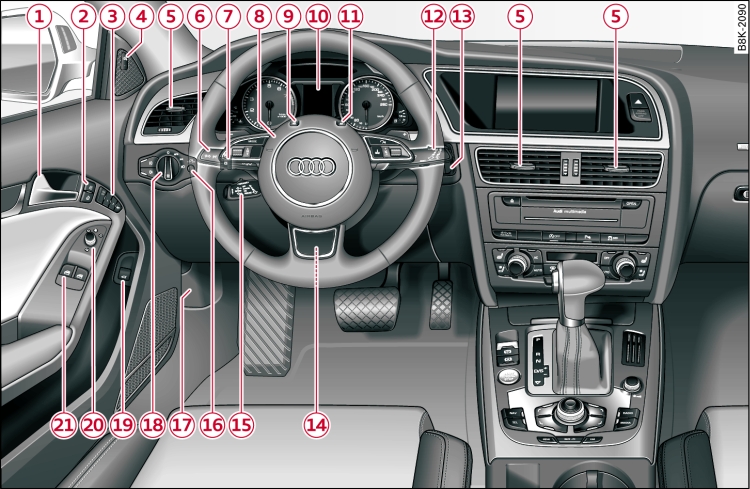

Bestuurdersruimte: Links
Afb. 1 Bestuurdersruimte: Links

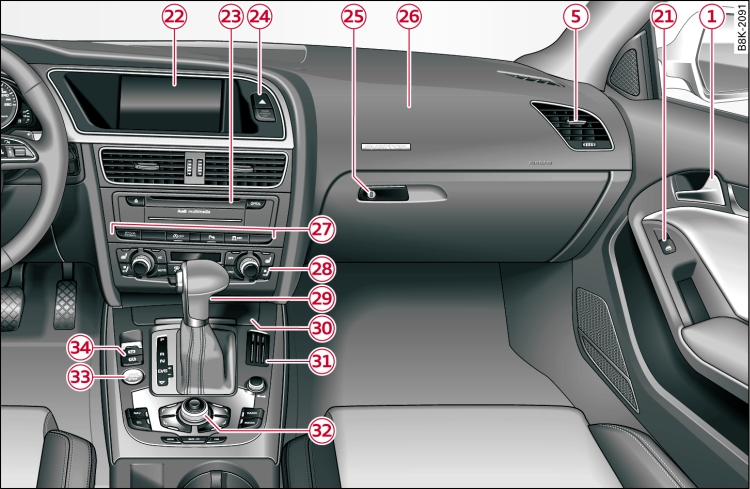

Bestuurdersruimte: Rechts
Afb. 2 Bestuurdersruimte: Rechts
-1-Portiergreep
-2-Knop voor centrale vergrendeling
-3-Geheugenfunctie
-4-Knop voor Audi side assist
-5-Luchtroosters met kartelwieltje
-6-
Bedieningshendel voor:
-7-Lichtbundelhoogteverstelling
-8-
Stuurwiel met:
-9-SET-toets
-10-Instrumentenpaneel
-11-Resetknop voor dagteller
-12-
Bedieningshendel voor:
-13-Contactslot
-14-Verstelbare stuurkolom (op afbeelding door stuurwiel niet zichtbaar)
-15-
Afhankelijk van de uitrusting:
-16-Instrumentenverlichting
-17-Ontgrendeling voor motorkap
-18-Lichtschakelaar
-19-Knop voor het ontgrendelen van de achterklep
-20-Elektrische buitenspiegelverstelling
-21-Elektrische ruitbediening
-22-Radiodisplay 1) resp. MMI-scherm
-23-Radio-installatie resp. MMI-spelers
-24-Alarmlichten
-25-Dashboardkastje
-26-Bijrijdersairbag
-27-
Afhankelijk van de uitrusting:
-28-Airconditioning
-29-
Afhankelijk van de uitrusting keuze- of versnellingshendel voor
-30-
Asbak met sigarettenaansteker
-31-Muntenhouder
-32-
Afhankelijk van de uitrusting:
-33-START ENGINE STOP-knop
-34-
Knoppen voor:
Aanwijzing
  • Enkele van de hier vermelde uitrustingsdetails horen alleen bij bepaalde type-uitvoeringen of zijn meeruitvoeringen.
  • De bediening van de radio-installatie resp. de Multi Media Interface (MMI) is in een apart instructieboekje beschreven.
  • Bij wagens met rechts stuur* wijkt de rangschikking van de bedieningselementen gedeeltelijk van de op Link weergegeven rangschikking af. De symbolen die de bedieningselementen markeren, zijn echter gelijk.
1) Afhankelijk van de wagenuitvoering is de weergave op het scherm ofwel meerkleurig ofwel éénkleurig. Omdat beide weergaven bijna identiek zijn, worden in dit instructieboekje meerkleurige afbeeldingen gebruikt. Met de radio chorus kunnen bepaalde instellingen in het CAR-menu niet worden uitgevoerd.
