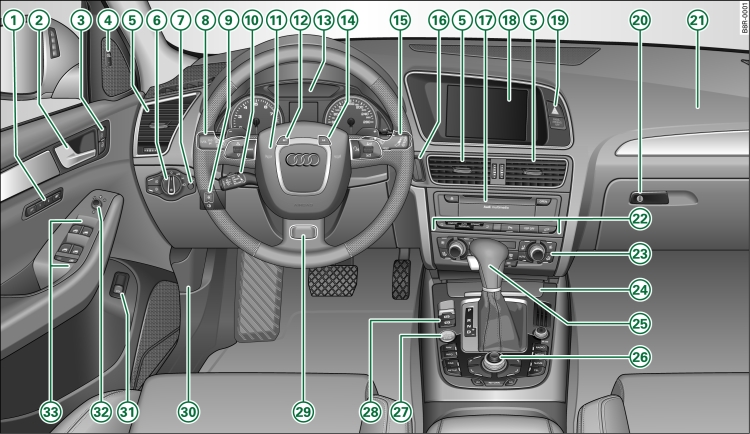

- Илл.1 Некоторые из приборов управления входят в комплектацию только определенных модификаций или устанавливаются по заказу.
| -1- | Кнопки программирования |
| -2- | Дверная ручка |
| -3- | Выключатель системы замков с центральным управлением |
| -4- | Кнопка «Audi side assist» |
| -5- | Воздуховыпускные отверстия с рифленым регулятором |
| -6- | Переключателя освещения |
| -7- | Освещение панели приборов |
| -8- |
Рукоятка управления для:
|
| -9- | Регулятор угла наклона фар |
| -10- |
В зависимости от комплектации:
|
| -11- |
Рулевое колесо с:
|
| -12- | Кнопка «SET» |
| -13- | Приборная панель |
| -14- | Кнопка сброса данных счетчика суточного пробега |
| -15- |
Рукоятка управления для:
|
| -16- | Замок зажигания |
| -17- | Радиосистема или «Audi multimedia» |
| -18- | Дисплей радио 1) или дисплей MMI |
| -19- |
Выключатель/контрольная лампочка для:
|
| -20- | Вещевой отсек |
| -21- | Подушка безопасности переднего пассажира |
| -22- |
В зависимости от комплектации:
|
| -23- |
Кондиционер (в зависимости от комплектации):
|
| -24- | Пепельница с прикуривателем ,
|
| -25- |
В зависимости от комплектации рычаг переключения передач для:
|
| -26- |
В зависимости от комплектации:
|
| -27- | Кнопка «Start/Stop» |
| -28- |
Клавиша для:
|
| -29- | Регулируемая рулевая колонка (скрыта за рулевым колесом) |
| -30- | Рукоятка для деблокировки фиксатора крышки моторного отсека |
| -31- | Переключатель для деблокировки двери багажника |
| -32- | Электрическая регулировка наружных зеркал |
| -33- | Электрические стеклоподъемники |
Примечание
- Описание пользования радиосистемой или мультимедийным интерфейсом (MMI) приводится в отдельном руководстве по эксплуатации.
- Расположение некоторых органов управления автомобилей с правосторонним рулевым управлением* отличается от изображенного на рисунке Илл.1. Однако символы, используемые для их обозначения, соответствуют символам автомобилей с левосторонним рулевым управлением.
1) В зависимости от комплектации автомобиля изображение дисплея может быть многоцветным или двухцветным. Так как оба изображения практически идентичны, в данном руководстве по эксплуатации приводятся многоцветные изображения.
