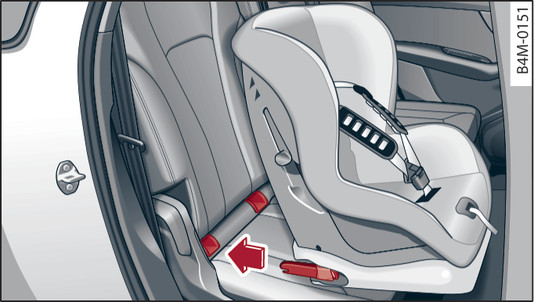

- Rys. 273przymocowanie fotelika z systemem ISOFIX
Jeżeli fotelik dla dziecka ISOFIX albo fotelik dla dziecka i-fotelik ma zostać przymocowany do zaczepów mocujących ISOFIX, należy upewnić się, że jest on dopuszczony dla tych miejsc siedzących. Z poniższej tabelki link► można odczytać możliwości zamontowania. Niezbędne informacje można znaleźć na pomarańczowej etykiecie fotelika dla dziecka.
Zdjąć pokrywę* z obu zakotwiczeń ISOFIX, albo
zdjąć tapicerkę*, która znajduje się między poduszką siedzenia a oparciem. W tym celu pociągnąć za boczne ucha w tapicerce.
Ramię blokady fotelika wsunąć w uchwyty ISOFIX, aż do wyraźnego zablokowania rys. 273►.
Sprawdzić przez pociągnięcie fotelika, czy obie strony są prawidłowo zablokowane.
Fotelik dla dziecka | ISOFIX- Klasa wielkości | Miejsca siedzące w drugim rzędzie siedzeń | Miejsca siedzące w trzecim rzędzie* | Siedzenie przedniego pasażera* |
Grupa wagowa 0: do 10 kg | E | IL | X | IL |
Grupa wagowa 0+: do 13 kg | E | IL | X | IL |
D | ||||
C | ||||
Grupa wagowa 1: 9 do 18 kg | D | IL | X | IL |
C | X | |||
B | IUF | |||
B1 | IUF | |||
A | X | |||
Grupa wagowa 2: 15 do 25 kg | - | IL | IUF | IL |
Grupa wagowa 3: 22 do 36 kg | - | IL | IUF | IL |
Fotelik dla dziecka i-fotelik | - | i-U | X | X |
- Klasa rozmiaru: parametr klasy rozmiaru odpowiada masie ciała dopuszczonej dla fotelika. Przy fotelikach dla dziecka z homologacją universal albo semi-universal klasa rozmiaru jest podana na pieczątce aprobaty ECE. Parametr klasy rozmiaru jest podany na odpowiednim foteliku dla dziecka.
- IL: odpowiednie miejsce siedzące dla zamontowania fotelika dla dziecka ISOFIX z homologacją semi-universal. Przestrzegać listy samochodów dostarczonej przez producenta fotelika dla dziecka.
- IUF: odpowiednie miejsce siedzące dla zamontowania ustawionego przodem fotelika dla dziecka ISOFIX z homologacją universal.
- i-U: odpowiednie miejsce siedzące dla zamontowania fotelika dla dziecka i-Size z homologacją universal.
- X: Miejsce siedzące nie nadaje się do zamocowania odpowiedniego fotelika dla dziecka.
- Przestrzegać ważnych zasad bezpieczeństwa ►, ► i instrukcji montażu dostarczonej przez producenta fotelika.
- Na siedzeniu przedniego pasażera nie wolno montować fotelika, w którym dziecko siedzi tyłem do kierunku jazdy, jeżeli poduszka bezpieczeństwa przedniego pasażera jest włączona - zagrożenie życia!
- Zaczepy mocujące w samochodzie są przygotowane tylko dla fotelików dla dziecka z systemem ISOFIX. Z tego względu, nie wolno mocować do zaczepów innych typów fotelików, pasów ani przedmiotów - zagrożenie życia!
