Plano geral do Audi A1

Audi A1 Utilização Painel de bordo

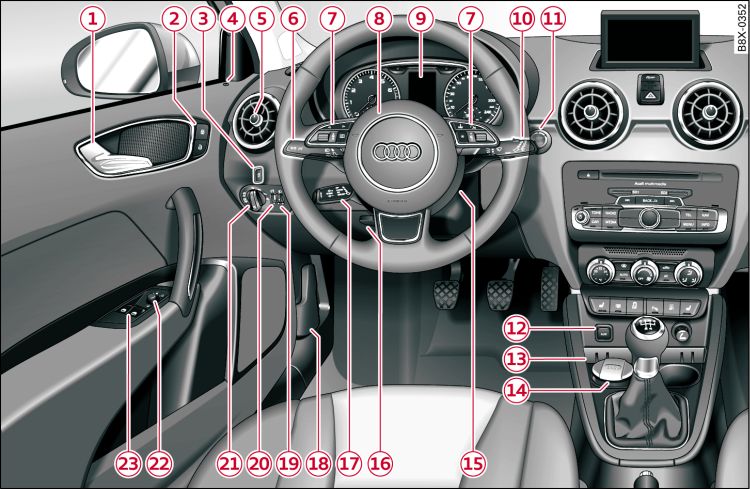

: Fig. 1 Painel de bordo: lado esquerdo

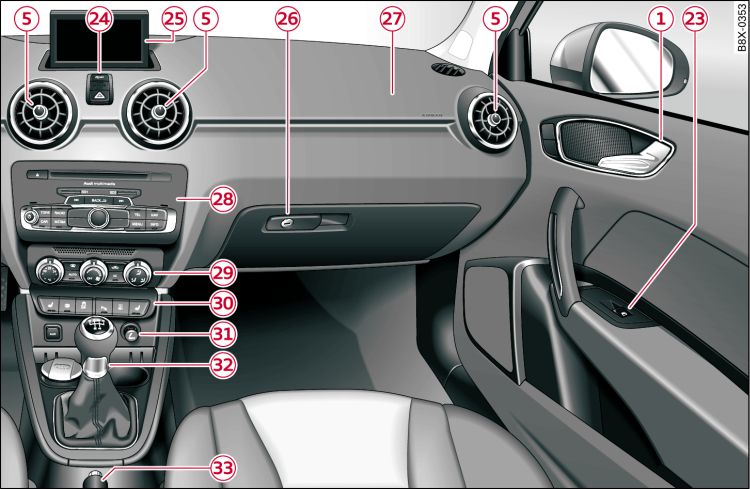

: Fig. 2 Painel de bordo: lado direito

-1-	Manípulo da porta
-2-	Interruptor do fecho centralizado
-3-	Interruptor da monitorização do habitáculo/monitorização anti-rebocagem (revestimento lateral da porta )
-4-	LED do fecho centralizado ou do alarme anti-roubo
-5-	Difusores do ar
-6-	Alavanca do indicador de direcção e comutador de médios/máximos
-7-	Botões de comando do rádio, telefone e sistema de informações ao condutor
-8-	Volante com buzina e Airbag do condutor
-9-	Painel de instrumentos
-10-	Alavanca de comando de: Limpa/lava-pára-brisas Sistema de informações ao condutor (nos veículos sem volante multifunções)
-11-	Botão START ENGINE STOP (nos veículos com fechadura de ignição electrónica)
-12-	Entrada AUX-in
-13-	Friso para inserir moedas
-14-	Cinzeiro^* ou localização para suporte de bebidas
-15-	Coluna de dicrecção com: Accionamento de emergência da ignição (nos veículos com fechadura da ignição electrónica) Fechadura da ignição (nos veículos com fechadura da ignição electrónica)
-16-	Coluna da direcção ajustável
-17-	Alavanca do regulador da velocidade
-18-	Desbloqueador do capot
-19-	Regulação do alcance dos faróis
-20-	Iluminação do painel de instrumentos
-21-	Interruptor das luzes
-22-	Regulação eléctrica dos espelhos exteriores
-23-	Comandos eléctricos dos vidros
-24-	Botões de: Sistema Start-Stop Indicador airbag-off Luzes de emergência
-25-	Ecrã para o rádio^* ou MMI^* ou porta-objectos
-26-	Porta-luvas com CD-changer^*
-27-	Airbag do passageiro
-28-	Dependendo do equipamento: Rádio ou sistema de rádio-navegação plus (navegação, rádio)
-29-	Conforme o equipamento, unidade de: Aquecimento e ventilação ou ar condicionado manual Ar condicionado automático
-30-	Botões de: Aquecimento dos bancos Desembaciador do vidro traseiro Programa electrónico de estabilidade (ESP) Auxiliar de estacionamento Indicador de monitorização dos pneus
-31-	Isqueiro/tomada
-32-	Alavanca de velocidades ou alavanca selectora, conforme o equipamento, para Caixa de velocidades manual Caixa de velocidades automática
-33-	Travão de mão

Nota

Os veículos com rádio, CD-changer, entrada AUX-in ou sistema de navegação montados de fábrica trazem as respectivas instruções à parte.
Alguns dos equipamentos aqui indicados fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
Nos veículos com direcção à direita^* a disposição dos comandos é um pouco diferente da apresentada na Link. Os símbolos que referenciam os comandos são, no entanto, idênticos.
